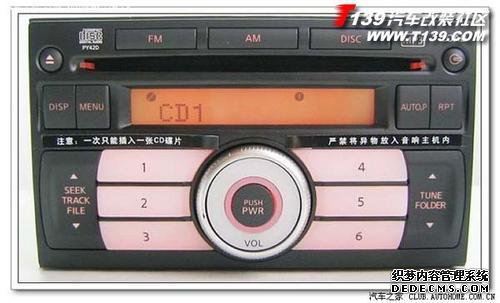

每个人都注意到，Panasonic铸造厂的6碟CD主机的音质远低于原始的单碟CD。
我觉得低音无法潜入，尤其是低音扩展时。
根据主机材料分析，该材料不如单个磁盘主机好。
特别是，“订阅”了2009年以后出现的大型机以降低成本。
此任务的主要目的是提高声音质量，以至少近似于单个光盘播放器的效果。
该主机使用Sanyo LC75010单芯片音频控制IC作为机器的核心。该IC包括音频输入选择，A / D和D / A转换，高音和低音的数字调节，音量控制等等。
阅读规范后，只能说该IC的性能是一般的，因此期望该主机具有高端效果是不现实的。
我们可以做的是更好地与其他部分结合以充分利用它。
这是具有四组模拟输入选项的IC的框图。
典型应用图。为转换本机提供了极好的参考。
首先，它解决了FM广播和Aux接口共享的这条线路的音质问题。
片刻之后，该信号从4580运放发出，经过6dB RC高通滤波器电路，再经过包含C205，R229和另一个通道C305，R329的PCB背面。
经过计算，其截止频率约为106Hz，并且低音不会下降也就不足为奇了。
我不知道设计师是在水下还是故意在几美元内就可以适合原始车。
在这种设计中，我的更改是与0805封装并行的2。
2uF贴片电容器位于原始的C205和C305中，并且截止频率降低到大约30Hz。
某些位置可能引用图像。
电容器并联连接。
接下来，您需要更改CD信号线。
CD的音频信号是一个简单的低通滤波器电路（在组件PCB的正面），通过侧面的白色软电缆，通过PCB的C201和C301直流隔直电容器（在PCB的背面）。
但是，C201和C301直流隔直电容器的原始设计仅具有零电容。
22uF是带有后电路的高通滤波器，其截止频率约为150Hz（毫不奇怪的是，没有什么是严重的）。
解决方法是将2个并联连接到这2个电容器。
一个2uF的电容器可以将频率吸收到20Hz。
CD音频通道未更改
CD通道的低通滤波器，对20KHz以外的信号进行滤波
更改了CD音频通道
如果更改了进入LC75010芯片正面的线，则某些芯片的输出将开始变化。
需要增加四个电容器的容量，原始容量为1uF，更改方法为并联2。
2uF贴片电容器可改善低音性能。
浏览到特定位置。
更换电容器前的4个位置
